Dlaczego sposób mocowania nóg konstrukcji wpływa na stabilność całego stanowiska przemysłowego?

Jeżeli blat stanowiska ugina się o kilka milimetrów albo cała konstrukcja zaczyna kołysać się przy dokręcaniu detalu, problem często nie leży w samym profilu stalowym. Znacznie częściej słabym punktem okazuje się połączenie nóg z ramą, podłożem albo stopą regulacyjną. Nawet ciężkie stanowisko wykonane z profili o dużym przekroju może zachowywać się źle, jeżeli jego podparcie pozwala na obrót, przesuw albo nierównomierne przenoszenie obciążeń.

W praktyce stabilność trzeba oceniać jako właściwość całego układu: blat – rama – nogi – stopy – posadzka. Zwiększenie grubości profilu nie naprawi luźnej śruby kotwiącej. Większa liczba nóg nie pomoże, jeżeli jedna z nich nie styka się prawidłowo z podłożem. Z kolei bardzo sztywna rama może przenieść problem niżej i zacząć wyrywać źle dobrane kotwy z betonu.

Najważniejsze jest więc nie to, czy stanowisko wygląda masywnie, lecz jak siły powstające podczas pracy trafiają do podłoża.

Sztywność nogi to za mało – liczy się sztywność całego połączenia

Na stanowisko przemysłowe rzadko działa wyłącznie obciążenie pionowe. Operator opiera się o blat, przesuwa ciężki element, dokręca śrubę kluczem dynamometrycznym, pracuje elektronarzędziem albo odkłada detal poza osią konstrukcji. Każda z takich czynności generuje nie tylko siłę, ale również moment przechylający.

Zależność jest prosta:

M = F × h

gdzie:

• M – moment działający na konstrukcję,

• F – siła pozioma,

• h – wysokość punktu przyłożenia siły nad podłożem.

Jeżeli na przykład na wysokości 1 m pojawi się pozioma siła 200 N, moment wyniesie 200 Nm. Ta sama siła działająca na wysokości 1,4 m tworzy już 280 Nm. Dlatego wysokie stanowiska, konstrukcje z nadbudową, ekranami, prowadnicami czy ciężkimi półkami są znacznie bardziej wymagające pod względem mocowania nóg.

Sama stalowa noga może pozostać praktycznie nieodkształcona, a mimo to stanowisko będzie się poruszało. Dzieje się tak, gdy obrót pojawia się w miejscu połączenia nogi z ramą. Typowym przykładem jest profil przykręcony pojedynczą śrubą albo niewielką płytką bez odpowiedniego rozstawu punktów mocujących. Takie połączenie potrafi zachowywać się niemal jak zawias.

W konstrukcji skręcanej znaczenie ma między innymi:

• liczba śrub i ich rozstaw – dwa punkty położone blisko siebie gorzej przeciwdziałają obrotowi niż punkty odsunięte od siebie;

• sztywność blachy montażowej – cienka płytka może odkształcać się wcześniej niż sam profil;

• docisk połączenia – poluzowana śruba szybko zwiększa amplitudę ruchu;

• kierunek obciążenia – mocowanie dobre dla nacisku pionowego nie musi być dobre przy sile bocznej;

• obecność stężeń – ukośne zastrzały potrafią zdecydowanie ograniczyć przesunięcia ramy.

Trzeba też rozróżnić nośność i sztywność. Stanowisko może być dalekie od uszkodzenia, a jednocześnie pracować tak miękko, że utrudnia montaż. Przy zadaniach wymagających dokładnego pozycjonowania detalu nawet niewielki ruch blatu bywa bardziej problematyczny niż sama wartość maksymalnego dopuszczalnego obciążenia.

To częsty błąd zakupowy. W dokumentacji pojawia się informacja o obciążeniu np. kilkuset kilogramów, więc użytkownik zakłada, że konstrukcja będzie również całkowicie nieruchoma. Nie musi tak być. Nośność pionowa nie opisuje odporności na kołysanie, skręcanie ani obciążenie działające poza środkiem stanowiska.

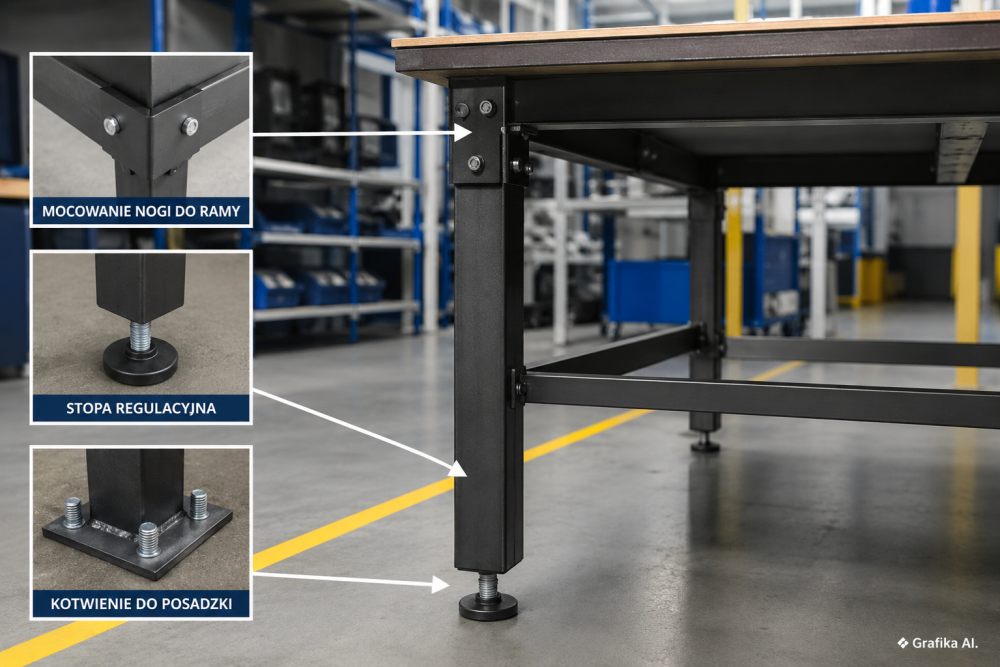

Stopy regulacyjne, kotwy czy przykręcenie na sztywno – wybór zmienia zachowanie stanowiska

Sposób oparcia nogi o podłoże trzeba dobrać do procesu wykonywanego na stanowisku. Nie istnieje jeden wariant najlepszy dla każdej hali.

Stopa regulacyjna jest praktyczna tam, gdzie posadzka ma nierówności. Pozwala wypoziomować blat bez podkładania przypadkowych kawałków blachy czy tworzywa. Ma jednak ograniczenie: wraz ze zwiększaniem wysunięcia trzpienia rośnie podatność połączenia. Długi, mocno wysunięty trzpień pracuje jak niewielki wspornik i łatwiej dopuszcza ruch boczny.

Dlatego regulację wysokości należy wykorzystywać przede wszystkim do kompensowania nierówności, a nie jako sposób na trwałe podniesienie konstrukcji o dużą wartość. Jeśli stanowisko ma być wyższe o kilkadziesiąt milimetrów, lepiej zmienić długość nogi lub konstrukcję podstawy niż opierać całość na skrajnie wysuniętych stopach.

Drugie rozwiązanie to stopa z otworami umożliwiającymi zakotwienie w posadzce. Ma sens szczególnie wtedy, gdy stanowisko:

• pracuje pod obciążeniem dynamicznym,

• jest wysokie lub ma ciężką nadbudowę,

• jest regularnie obciążane siłą poziomą,

• współpracuje z podajnikiem, manipulatorem albo inną maszyną,

• musi utrzymywać stałą pozycję względem wyposażenia technologicznego.

Kotwa nie naprawia jednak złej geometrii konstrukcji. Jeżeli rama nie ma odpowiedniej sztywności na ścinanie, przykręcenie czterech nóg do betonu może jedynie spowodować, że zamiast przesuwać się po podłodze konstrukcja zacznie odkształcać się pomiędzy punktami mocowania.

Znaczenie ma także sama posadzka. Kotwienie do cienkiej warstwy jastrychu nie jest tym samym co zakotwienie w konstrukcyjnym betonie. Dobór średnicy, długości i rodzaju kotwy musi uwzględniać materiał podłoża, jego grubość, odległość od krawędzi, rozstaw mocowań oraz wartości sił wyrywających i ścinających.

Nie należy więc dobierać kotwy według zasady „M10 wygląda wystarczająco solidnie”. Producent systemu kotwiącego określa warunki zastosowania konkretnego produktu i właśnie z tych danych powinien wynikać dobór.

Jest jeszcze rozwiązanie mobilne: koła jezdne. Zapewniają wygodę, ale niemal zawsze oznaczają kompromis w zakresie sztywności. Nawet koło z hamulcem może mieć niewielki luz na osi obrotu, połączeniu widelca albo mechanizmie blokującym. Przy zwykłym stole pomocniczym nie będzie to problemem. Przy stanowisku pomiarowym lub montażu wymagającym dużej powtarzalności – już tak.

W praktyce dobrze działa układ, w którym koła służą wyłącznie do transportu, natomiast po ustawieniu stanowisko opuszcza się na niezależne stopy podporowe. Konstrukcja stoi wtedy na stopach, a nie na mechanizmach kół.

Najczęstsze błędy montażowe ujawniają się dopiero podczas pracy

Najbardziej irytujące problemy nie zawsze są widoczne tuż po montażu. Puste stanowisko może stać idealnie. Dopiero po umieszczeniu na blacie kilkudziesięciu kilogramów wyposażenia, zamontowaniu nadbudowy i rozpoczęciu pracy okazuje się, że jeden narożnik drży, śruby stopniowo się luzują albo cała rama przesuwa się o kilka milimetrów przy mocniejszym nacisku.

Pierwszy typowy błąd to nierównomierne podparcie nóg. Cztery nogi nie gwarantują czterech punktów rzeczywistego podparcia. Przy nierównej posadzce jedna może znajdować się minimalnie wyżej. Konstrukcja opiera się wtedy przede wszystkim na trzech pozostałych, a czwarta zaczyna przejmować obciążenie dopiero po odkształceniu ramy.

Prosty test jest bardzo praktyczny: przed zakotwieniem należy obciążyć stanowisko w sposób zbliżony do roboczego i kolejno naciskać jego narożniki. Jeżeli pojawia się kołysanie, najpierw reguluje się podpory. Nie należy usuwać tego problemu przez mocniejsze dokręcanie kotew, ponieważ można wprowadzić w ramę trwałe naprężenia.

Drugi błąd to montaż ciężkich elementów poza osią konstrukcji. Szafa narzędziowa pod jednym bokiem, monitor na długim wysięgniku, podajnik z boku albo półka z ciężkimi pojemnikami zmieniają rozkład obciążenia. Im dalej środek ciężkości znajduje się od geometrycznego środka podstawy, tym mniejszy pozostaje zapas przeciw przewróceniu.

Trzeci problem to brak ponownej kontroli po uruchomieniu. Po pierwszych cyklach obciążenia powierzchnie połączeń mogą się ułożyć, szczególnie w konstrukcjach skręcanych. Jeśli dokumentacja producenta przewiduje kontrolę momentu dokręcania, trzeba ją wykonać zgodnie z podaną procedurą. Samodzielne „dociąganie na siłę” też nie jest dobrym rozwiązaniem – można przeciążyć śrubę, uszkodzić gwint albo odkształcić element mocujący.

Przy ocenie gotowego stanowiska sprawdziłbym kolejno:

1. czy wszystkie nogi rzeczywiście przenoszą obciążenie;

2. czy stopy regulacyjne nie są wysunięte dalej, niż wymaga tego poziomowanie;

3. czy mocowanie nogi do ramy blokuje nie tylko przesunięcie, ale również obrót;

4. czy rama ma wystarczającą odporność na ruch boczny i skręcanie;

5. czy wyposażenie nie przesunęło środka ciężkości stanowiska;

6. czy kotwy są dobrane do konkretnego podłoża, a nie wyłącznie do masy konstrukcji;

7. czy podczas normalnej pracy pojawiają się drgania, których nie było podczas odbioru pustego stanowiska.

Osobno trzeba traktować stanowiska powiązane funkcjonalnie z maszynami. Jeżeli konstrukcja utrzymuje osłony, urządzenia technologiczne albo elementy wpływające na bezpieczeństwo procesu, sposób mocowania nie powinien wynikać wyłącznie z wygody montażu. Stabilność i wymagania konstrukcyjne trzeba wtedy rozpatrywać razem z dokumentacją całego układu oraz przeprowadzoną oceną ryzyka.

Najgorszą praktyką jest dokładanie przypadkowych kątowników dopiero wtedy, gdy stanowisko zacznie się chwiać. Stężenie zamontowane w niewłaściwym miejscu może jedynie przenieść odkształcenie do innego połączenia. Lepiej najpierw ustalić, gdzie rzeczywiście występuje ruch: między stopą a posadzką, na trzpieniu regulacyjnym, w połączeniu nogi z ramą czy w samej ramie.

Więcej informacji na: https://sklep.andrzejewski.pl

FAQ – najczęstsze pytania o mocowanie nóg stanowisk przemysłowych

Czy ciężkie stanowisko trzeba zawsze kotwić do posadzki?
Nie. Sama duża masa nie przesądza o konieczności kotwienia. Trzeba sprawdzić wysokość konstrukcji, położenie środka ciężkości, siły poziome występujące podczas pracy, obciążenia dynamiczne oraz możliwość przesunięcia. Niskie i szerokie stanowisko montażowe może bezpiecznie pracować na stopach, podczas gdy znacznie lżejsza, ale wysoka konstrukcja z ciężką nadbudową może wymagać zakotwienia.

Czy większa stopa podporowa zawsze poprawia stabilność?
Poprawia rozkład nacisku na podłoże i może ograniczyć miejscowe odkształcenia powierzchni, ale nie usuwa luzu w trzpieniu ani podatności połączenia nogi z ramą. Jeżeli konstrukcja kołysze się na gwintowanej regulacji, zwiększenie średnicy talerza stopy nie rozwiąże głównego problemu.

Czy stanowisko na kołach może być równie sztywne jak wersja stacjonarna?
Może zbliżyć się do niej dopiero wtedy, gdy po ustawieniu jego ciężar zostanie przeniesiony z kół na sztywne stopy podporowe. Sama blokada obrotu koła nie zawsze usuwa luzy konstrukcyjne mechanizmu jezdnego.

Czy jedna śruba wystarczy do zamocowania nogi do ramy?
Może wystarczyć do przeniesienia określonej siły, ale pojedynczy punkt mocowania zwykle słabo ogranicza obrót elementu. Jeżeli połączenie ma zapewniać wysoką sztywność, znaczenie ma geometria mocowania, rozstaw punktów, powierzchnia styku oraz sposób przenoszenia momentu.

Co jest ważniejsze: grubszy profil czy dodatkowe stężenie?
To zależy od miejsca odkształcenia. Jeśli rama przesuwa się równolegle jak równoległobok, prawidłowo ustawione stężenie ukośne często daje większą zmianę niż samo zwiększenie grubości ścianek profili. Jeżeli ugina się pojedyncza belka pod dużym obciążeniem pionowym, trzeba analizować jej przekrój i rozpiętość.

Jak sprawdzić stabilność stanowiska już zmontowanego w hali?
Najpierw należy ustawić na nim wyposażenie przewidziane do normalnej pracy. Następnie sprawdza się podparcie wszystkich nóg, naciska kolejno narożniki i przykłada kontrolowane obciążenie w kierunkach odpowiadających rzeczywistym czynnościom operatora. Jeżeli pojawia się ruch, trzeba obserwować poszczególne połączenia i znaleźć jego źródło zamiast od razu dokręcać wszystkie śruby.

Czy można po prostu mocniej dokręcić wszystkie połączenia?
Nie. Moment dokręcania powinien odpowiadać zastosowanej śrubie, gwintowi, materiałowi łączonych elementów i wymaganiom producenta. Nadmierne dokręcenie może uszkodzić gwint, trwale odkształcić cienką blachę lub doprowadzić do przeciążenia śruby.

Od czego zacząć, gdy stanowisko już się chwieje?
Od podparcia, nie od wymiany profili. Najpierw usuń luz pomiędzy nogami a podłożem i sprawdź, czy każda stopa rzeczywiście przenosi obciążenie. Następnie oceń połączenia nóg z ramą i dopiero później sztywność samej ramy. Jeśli pominięcie pierwszego kroku prowadzi od razu do dokładania stężeń albo większych kotew, łatwo wydać pieniądze i pozostawić pierwotną przyczynę problemu bez zmian.
